در مهندسی مکانیک، انتخاب تناسب صحیح برای مونتاژ قطعات برای تضمین عملکرد، طول عمر و قابلیت اطمینان یک محصول بسیار مهم است. دو نوع متداول تناسب، تناسب لغزشی و تناسب پرسی هستند و هر کدام بسته به عواملی مانند سهولت مونتاژ، ظرفیت تحمل بار و دقت مورد نیاز، برای کاربردهای خاص مناسب هستند. درک تفاوتهای بین این دو تکنیک تناسب برای تولیدکنندگان، مهندسان و طراحان ضروری است.
در این مقاله، ویژگیها، کاربردها و ملاحظات تصمیمگیری بین اتصالات لغزشی و اتصالات پرسی را بررسی خواهیم کرد و شما را به سمت انتخاب مناسب برای نیازهای مونتاژتان راهنمایی خواهیم کرد.
انطباق لغزشی به وضعیتی اشاره دارد که در آن فاصله کمی بین دو جزء وجود دارد. این به یک قطعه اجازه میدهد تا نسبت به قطعه دیگر حرکت کند یا بلغزد. انطباق لغزشی در مونتاژهایی که دقت و انعطافپذیری مورد نیاز است و اجزا باید بدون آسیب رساندن به قطعات، جدا یا تنظیم شوند، رایج است.
به عنوان مثال، در ماشینکاری CNCاتصالات لغزشی اغلب در سیستمهای حرکت خطی مانند ریلهای راهنما استفاده میشوند. این ریلهای راهنما دارای کمی فاصله هستند تا حرکت روان را تضمین کنند و در عین حال تراز دقیق را حفظ کنند. اتصالات لغزشی زمانی مفید هستند که قطعات نیاز به چرخش یا لغزش آزادانه دارند، مانند شفتها یا پیچها.

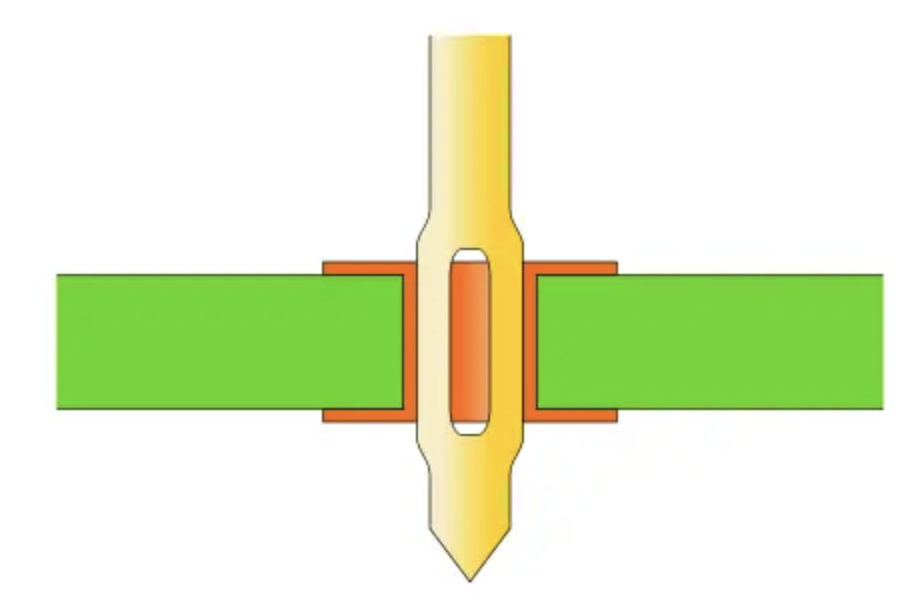

از سوی دیگر، اتصال پرسی که به عنوان اتصال تداخلی نیز شناخته میشود، شامل اتصال محکم دو قطعه با اعمال فشار است. در این حالت، قطر یک قطعه کمی بزرگتر از سوراخی است که در آن قرار میگیرد. تفاوت در اندازه باعث ایجاد تداخل میشود و برای مونتاژ قطعات به نیرو نیاز است. پس از نصب، اتصال پرسی اجزا را بدون نیاز به بستهای اضافی، به طور ایمن در کنار هم نگه میدارد.
کاربردهای رایج اتصالات پرسی شامل یاتاقانها، بوشها و چرخدندهها است، جایی که اتصال قوی و دائمی مورد نیاز است. اتصالات پرسی در جایی استفاده میشوند که قطعات باید در برابر حرکت و لرزش مقاومت کنند، و این آنها را برای کاربردهای با تنش بالا ایدهآل میکند.
برای درک بهتر اینکه کدام روش نصب برای پروژه شما مناسبتر است، مهم است که تفاوتهای کلیدی بین نصب با لغزش و نصب با فشار را از نظر تداخل، مونتاژ، جداسازی قطعات و ظرفیت تحمل بار در نظر بگیرید.
انطباق لغزشی (Slip Fit) فاصله کنترلشدهای بین قطعات ایجاد میکند. این فاصله امکان حرکت نسبی بین دو جزء را فراهم میکند و انطباق لغزشی را برای موقعیتهایی که چرخش یا لغزش ضروری است، ایدهآل میسازد. قطعات را میتوان با دست یا با حداقل نیرو مونتاژ کرد.
پرس فیت (Press Fit) بر تداخل متکی است، به این معنی که قطعات برای سوراخی که در آن قرار میگیرند، کمی بزرگتر از اندازه واقعی هستند. این یک پیوند مبتنی بر اصطکاک ایجاد میکند و باعث میشود مجموعه بسیار ایمن و در برابر حرکت مقاوم باشد.
اتصالات لغزشی معمولاً میتوانند به صورت دستی یا با ابزارهای سبک مونتاژ شوند، زیرا به نیروی بیش از حد نیاز نیست. اتصالات لغزشی در محیطهایی که سرعت و سادگی مونتاژ از دغدغههای اصلی هستند، مانند هنگام تعمیر و نگهداری یا تنظیم مکرر، مزیت دارند.
پرس فیت (Press Fit) برای قرار دادن یک قطعه در قطعه دیگر، به نیروی قابل توجهی، اغلب از طریق پرس مکانیکی یا هیدرولیکی، نیاز دارد. به دلیل فشار وارده، فرآیند مونتاژ باید دقیق باشد تا از آسیب دیدن قطعات جلوگیری شود.
یکی از مزایای کلیدی اتصالات لغزشی، سهولت جداسازی قطعات آن است. فضای خالی بین قطعات امکان جداسازی سریع و بدون ایجاد آسیب را فراهم میکند و اتصالات لغزشی را برای کاربردهایی که قطعات برای تعمیر و نگهداری یا تنظیمات نیاز به جداسازی مکرر دارند، مناسب میسازد.
پس از مونتاژ یک اتصال پرسی، جداسازی قطعات آن بدون آسیب رساندن به اجزا میتواند دشوار یا حتی غیرممکن باشد. ماهیت دائمی اتصال پرسی، آن را برای کاربردهایی که جداسازی قطعات مورد نیاز یا مطلوب نیست، ایدهآل میکند.
مناسب برای کاربردهایی که قطعات به جای تحمل بار سنگین، نیاز به حرکت دارند. اتصالات لغزشی ممکن است از نظر ساختاری به اندازه اتصالات پرسی قوی نباشند، اما انعطافپذیری بیشتری در حرکت ارائه میدهند.
ایدهآل برای کاربردهای با استحکام بالا. اتصال محکم و تداخلی به اتصالات پرسی اجازه میدهد تا بارهای بیشتری را تحمل کنند و در برابر لرزش مقاومت کنند، که آنها را برای مونتاژهای سازهای که در آنها پایداری ضروری است، مناسب میسازد.
هر دو روش اتصال لغزشی و اتصال پرسی موارد استفاده خاصی در صنایع مختلف دارند. درک اینکه هر روش در چه مواردی برتری دارد میتواند به تصمیمگیری آگاهانه کمک کند.
انتخاب بین اتصال لغزشی و اتصال پرسی به چندین عامل مهم، از جمله تلرانس، الزامات مونتاژ و عملکرد مورد نظر مجموعه، بستگی دارد.
اتصالات پرسی برای اطمینان از دقیق بودن تطابق تداخلی، به تلرانسهای دقیقی نیاز دارند، زیرا حتی تغییرات جزئی نیز میتوانند بر مونتاژ و عملکرد تأثیر بگذارند. این امر آنها را برای کاربردهای با دقت بالا ایدهآل میکند. در مقابل، اتصالات لغزشی تلرانسهای کمتری را فراهم میکنند و انعطافپذیری و سهولت بیشتری در تولید، به ویژه برای قطعاتی که نیاز به حرکت آزادانه دارند، ارائه میدهند.
خواص انبساط حرارتی ماده را در نظر بگیرید. اگر اجزا از موادی با ضرایب انبساط مختلف ساخته شده باشند، ممکن است اتصالات لغزشی برای تطبیق با انبساط بدون ایجاد تنش یا اعوجاج ترجیح داده شوند.
اتصالات پرسی به دلیل تلرانسهای دقیق مورد نیاز و نیاز به تجهیزات تخصصی مانند پرسهای هیدرولیک، عموماً هزینههای مونتاژ بالاتری دارند. با این حال، دوام طولانی مدت آنها میتواند هزینه را در کاربردهایی که استحکام ضروری است، توجیه کند. اتصالات لغزشی، مونتاژ آسانتر و ارزانتری دارند و به ویژه در کاربردهایی که نیاز به جداسازی مکرر قطعات دارند، مقرون به صرفهتر هستند.
به طور خلاصه، اتصالات لغزشی برای کاربردهایی که نیاز به حرکت، قابلیت تنظیم و سهولت جداسازی قطعات دارند، ایدهآل هستند، در حالی که اتصالات پرسی استحکام و پایداری لازم برای مونتاژهای دائمی و تحت بار زیاد را فراهم میکنند. انتخاب بین این دو باید با توجه به الزامات خاص پروژه شما، از جمله ظرفیت تحمل بار، دقت، نیازهای مونتاژ و جداسازی قطعات و خواص مواد، انجام شود.
با درک تفاوتهای کلیدی بین اتصال لغزشی و اتصال پرسی، میتوانید مونتاژ مکانیکی خود را برای بهترین عملکرد، طول عمر و مقرون به صرفه بودن بهینه کنید. چه روی یک قطعه کوچک CNC کار کنید و چه روی یک ماشین صنعتی بزرگ، انتخاب اتصال مناسب برای موفقیت پروژه شما بسیار مهم است.
برای قطعات دقیق و مجموعههای بادوام، خدمات ماشینکاری CNC دادسین را انتخاب کنید. همین امروز با ما تماس بگیرید. [ایمیل محافظت شده] برای اطمینان از اینکه پروژه شما از مهارت متخصصان و نتایج قابل اعتماد بهره میبرد!
۱. فاصلهها و تلرانسهای معمول هنگام گذار از اتصال پرسی به اتصال لغزشی در مجموعههای مکانیکی چیست؟
الف) هنگام تغییر از حالت پرس فیت به حالت لغزشی، فاصله از حالت تداخلی به حالت مثبت تغییر میکند. در حالت پرس، قطعات حدود 0.01 میلیمتر تا 0.05 میلیمتر تداخل دارند که باعث میشود اتصال محکم باشد. برای حالت لغزشی، فاصلهای بین 0.01 میلیمتر تا 0.05 میلیمتر در نظر گرفته میشود که به قطعات اجازه میدهد در حالی که در یک راستا قرار دارند، آزادانه حرکت کنند.
۲. آیا اتصالات پرسی قابل جدا شدن هستند؟
الف) جداسازی قطعات اتصالات پرسی دشوار است و اغلب منجر به آسیب به قطعات میشود، زیرا برای اتصال دائمی طراحی شدهاند. در مقابل، اتصالات لغزشی را میتوان به راحتی و بدون آسیب رساندن به اجزا، جدا و دوباره مونتاژ کرد.
۳. انواع مختلف اتصالات لغزشی کدامند؟
الف) پنج نوع تناسب لغزشی وجود دارد: تناسب آزاد دویدن (حداکثر فاصله)، تناسب آزاد دویدن (حرکت نرم)، تناسب بسته دویدن (محکمتر برای دقت بیشتر)، تناسب کشویی (حرکت دقیق) و تناسب فاصله مکانی (حداقل فاصله برای موقعیتیابی دقیق).
۴. آیا ساخت اتصالات پرسی گرانتر است؟
بله، اتصالات پرسی معمولاً به دلیل نیاز به تلرانسهای دقیق و تجهیزات تخصصی، مانند پرسهای هیدرولیک، برای اطمینان از اتصال ایمن، هزینههای تولید بالاتری دارند. با این حال، دوام طولانی مدت میتواند هزینه بالاتر را در کاربردهای سنگین توجیه کند.
