Tannhjulbearbeiding er den spesialiserte produksjonsprosessen for å lage tenner på et tannhjulemne for å muliggjøre kraftoverføring. De mest effektive metodene inkluderer tannhjulsfresing for utvendige tannhjul i høyt volum, kraftavskjæring for rask innvendig tannhjulproduksjon og tannhjulsliping for ultrapresisjonsfinish. Valg av riktig prosess avhenger av tannhjulstype, nødvendige AGMA/ISO-nøyaktighetsgrader og totalt produksjonsvolum.
Tannhjulbearbeiding er en subtraktiv produksjonsprosess der materiale fjernes fra et metall- eller plastemne for å lage en evolvent tannprofil.
Denne prosessen er kritisk fordi tennenes geometri bestemmer hvor effektivt en maskin overfører dreiemoment og hastighet.
Moderne tannhjulbearbeiding er avhengig av CNC-teknologi (Computer Numerical Control) for å oppnå toleranser målt i mikron, noe som sikrer at tannhjulene går perfekt inn i hverandre uten støy eller vibrasjon.
Tannhjulsgenerering er den vanligste måten å produsere tannhjul på, der tannformen genereres av den relative bevegelsen mellom verktøyet og arbeidsstykket.
Tannhjulsfresing er industristandarden for produksjon av utvendige sylindriske og spiralformede tannhjul. Den bruker et roterende skjæreverktøy kalt en fresemaskin som fungerer som et snekkehjul.
Fordi skjæreprosessen er kontinuerlig, er fresearbeid utrolig raskt og effektivt for masseproduksjon. Det er det primære valget for produsenter av girkasser i bilindustrien og industrien.
Imidlertid er fresearbeid begrenset til utvendige tannhjul. Hvis designet ditt krever innvendige tenner, må du se etter andre metoder som avskjæring eller forming.

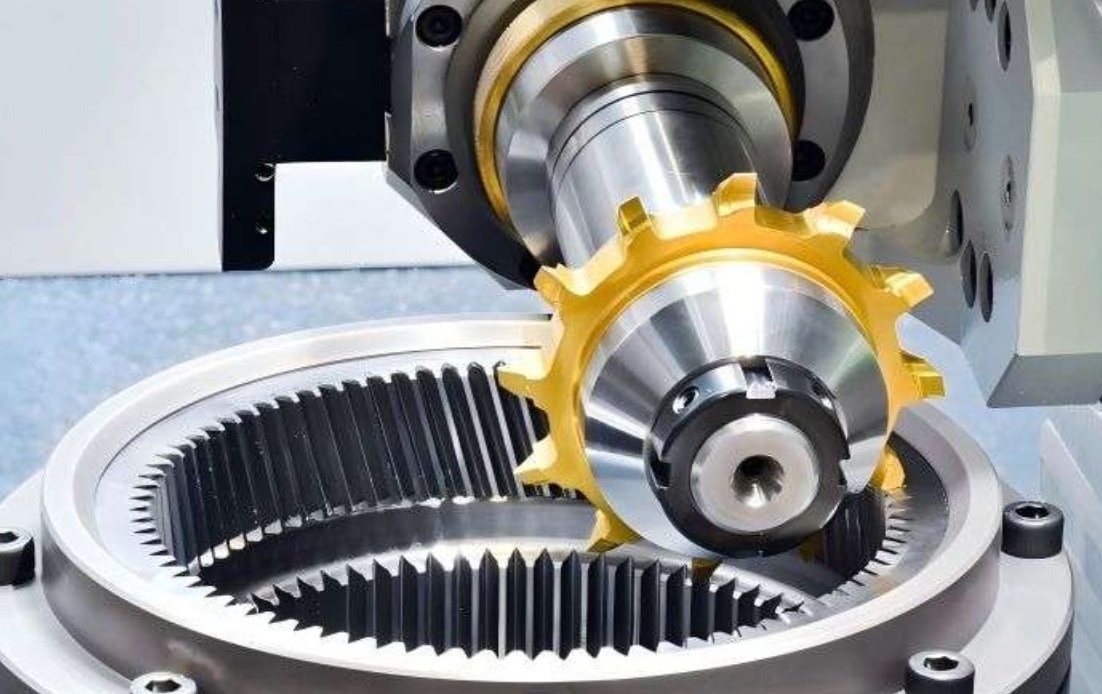

Tannhjulsavskjæring er en høyhastighetsprosess som har revolusjonert produksjonen av innvendige tannhjul. Den er opptil 8 ganger raskere enn tradisjonell forming.
Ved å vippe verktøyet i en bestemt "kryssvinkel", skaper maskinen en glidehastighet som skreller bort materiale når arbeidsstykket roterer.
Denne metoden er nå den foretrukne løsningen for de interne ringgirene som brukes i planetariske systemer for elektriske kjøretøy (EV) og avansert robotikk.
Tannhjulsforming bruker et frem- og tilbakegående verktøy som etterligner et parringstannhjul. Verktøyet beveger seg opp og ned mens både verktøyet og emnet roterer sakte.
Den største fordelen med forming er dens evne til å maskinere gir med "forstyrrelser", for eksempel tenner plassert rett ved siden av en større aksel eller en skulder.
Selv om det er tregere enn skive- eller fresearbeid på grunn av det ikke-skjærende returslaget, er det fortsatt et viktig verktøy for komplekse geometrier og små til mellomstore partier.
I formingsmetoder skapes tannens form av selve skjæreverktøyets profil, snarere enn maskinens bevegelse.
Tannhjulsfresing bruker en formkutter eller en endefres til å frese ett tanngap om gangen. Etter hvert kutt indekserer tannhjulet til neste posisjon.
Denne metoden er ideell for prototyping eller veldig store gir der dedikerte freseverktøy ville være for dyre eller utilgjengelige.
Siden det kan gjøres på en standard 5-akset CNC-bearbeiding senter, tilbyr det stor fleksibilitet for tilpassede girprofiler uten spesialmaskineri.
Brotsjing innebærer å trekke eller skyve et langt, flertannet verktøy (en brosjing) gjennom et hull for å danne innvendige riller eller tannhjul i ett enkelt pass.
Det er den raskest mulige metoden for innvendige gir, men krever ekstremt dyre, spesiallagde verktøy.
Som et resultat er broetting strengt tatt reservert for massive produksjonsserier, for eksempel store volumer av bildeler.
Å kutte giret er bare det første trinnet. Etter at et gir er varmebehandlet for å øke hardheten, blir det ofte litt vridd. Etterbehandling er nødvendig for å korrigere disse feilene.
Tannhjulsliping er en etterbehandlingsprosess som bruker en slipeskive for å raffinere tannoverflaten. Det er den eneste måten å oppnå AGMA 14- eller 15-presisjonsgrader.
For elbilbransjen er sliping obligatorisk. Det eliminerer de mikroskopiske ufullkommenhetene som forårsaker høyfrekvent girhvining, noe som sikrer en stillegående kjøretur.
Honing er en langsommere etterbehandlingsprosess som forbedrer overflateteksturen i stedet for den generelle geometrien.
"Kryssmønstret" som skapes ved sliping bidrar til å bevare smøringen på tannoverflaten, noe som forlenger girets levetid betydelig under tung belastning.
Materialvalget påvirker både maskineringshastigheten og komponentens endelige holdbarhet.
Å velge riktig metode krever en balanse mellom tre hovedfaktorer: kostnad, volum og presisjon.
Hvis du produserer 10 deler til en prototype, er tannhjulsfresing på en 5-akset CNC vanligvis det mest kostnadseffektive fordi det bruker standardverktøy.
For produksjonsserier på 1,000 til 100 000 stykker er tannhjulsfresing (for utvendig bruk) og tannhjulsskiving (for innvendig bruk) de klare vinnerne når det gjelder effektivitet.
Hvis applikasjonen din krever høyhastighetsrotasjon (over 5,000 o/min), må du inkludere girsliping i prosessen for å sikre pålitelighet og lavt støynivå.
Moderne multitasking-maskiner krever spesifikke programvare- og maskinvarealternativer for å utføre girskjæring effektivt.
Girindustrien beveger seg mot høyere presisjon og mer bærekraftige produksjonsteknikker.
Tannhjulbearbeiding er en kompleks blanding av eldgamle mekaniske prinsipper og banebrytende digital teknologi. Fra den høye hastigheten til fresearbeid til den ekstreme presisjonen til sliping, tjener hver metode et spesifikt formål i moderne produksjon.
Hos Dadesin spesialiserer vi oss på høypresisjon CNC-maskineringstjenester, og tilbyr komplette løsninger for tannhjulproduksjon. Enten du trenger raske prototyper eller storvolumsproduksjon, er vårt toppmoderne anlegg utstyrt for å håndtere de mest krevende tannhjulgeometriene og -toleransene.
Klar til å bringe utstyrets design til live? Kontakt Dadesin i dag for et raskt tilbud. Vårt team av ekspertingeniører er klare til å hjelpe deg med å optimalisere girdesignet ditt for produksjonsevne og ytelse. Samarbeid med en fabrikk som forstår presisjon.
Q: Hva er den vanligste metoden for tannhjulbearbeiding?
A: Girfresing er den vanligste metoden for utvendige gir på grunn av hastigheten og allsidigheten.
Spørsmål: Kan innvendige gir freses?
A: Nei, freseverktøy er for store til å passe inni. Innvendige gir er vanligvis formet, skivet eller bruttet.
Spørsmål: Hvorfor er bakkegir dyrere?
A: Sliping krever dyrere maskineri, lengre syklustider og spesialiserte slipeverktøy for å oppnå ultrahøy presisjon.
