Mecanizado CNC de precisión Encuentra su mejor opción en estructuras integradas de paredes delgadas con cavidades profundas. Estos componentes, esenciales para las industrias aeroespacial, médica y de comunicaciones, combinan una profundidad compleja con un espesor de pared frágil. Los métodos convencionales suelen fallar en este caso. El éxito requiere una estrategia sistémica que aborde la rigidez de la herramienta, la estabilidad del material y la gestión térmica como problemas interconectados. Este artículo detalla dicha metodología.

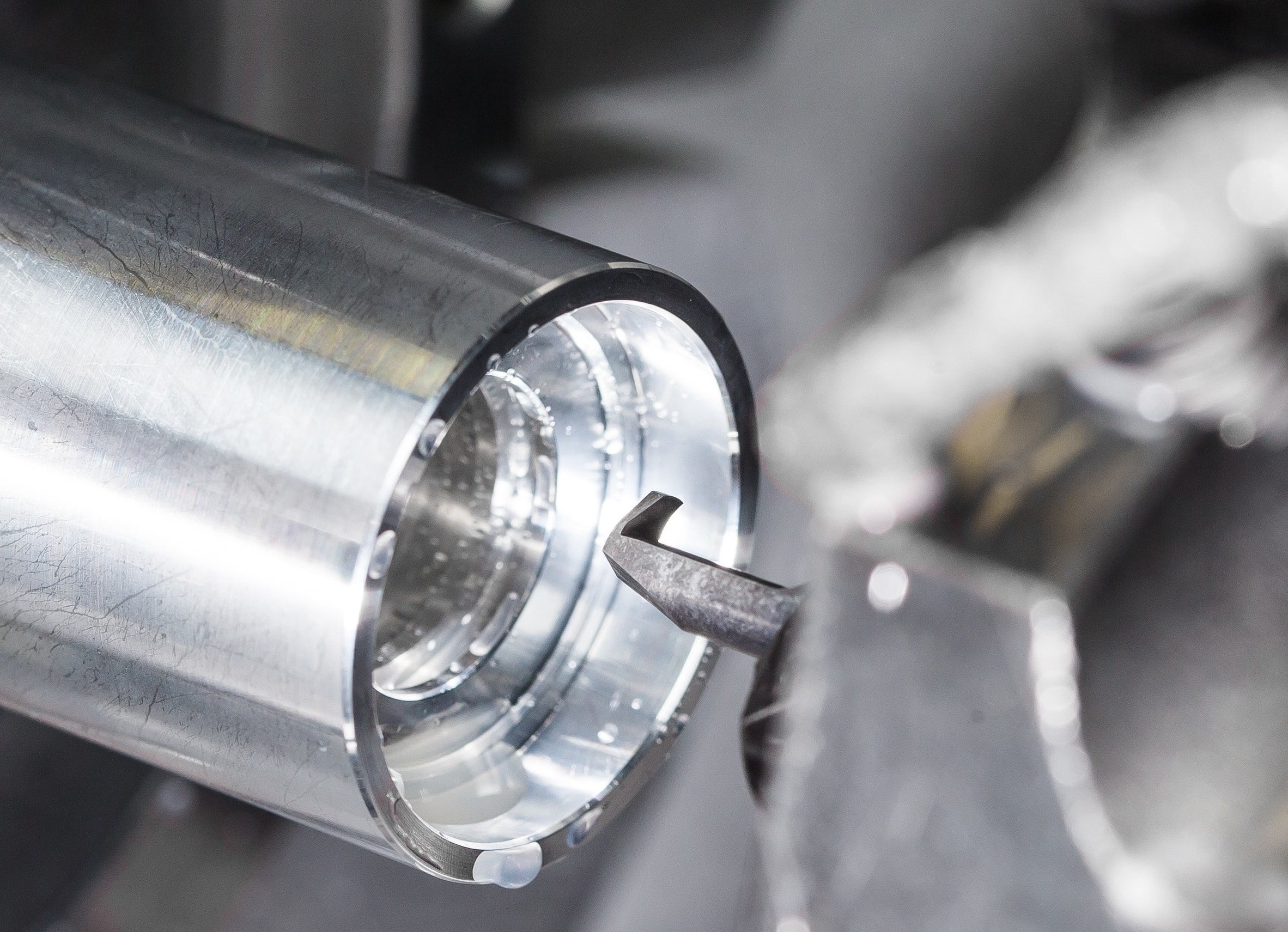

El mecanizado de cavidades profundas crea características internas donde la profundidad es considerablemente mayor que el ancho. Una regla común lo define como una profundidad superior a 100 mm. Sin embargo, una métrica más práctica y crucial es la relación profundidad-diámetro de la herramienta. Cuando esta relación supera 5:1, el proceso entra en un régimen complejo.
El problema principal es el voladizo extendido de la herramienta. Esto provoca una pérdida crítica de rigidez, que se manifiesta en deflexión de la herramienta y vibración excesiva durante el corte. Como consecuencia, mantener una precisión dimensional precisa se vuelve considerablemente más difícil.
Estos problemas se agravan con la evacuación de virutas y el suministro de refrigerante. En una cavidad profunda, resulta difícil eliminar eficazmente las virutas y suministrar refrigerante a la zona de corte en el fondo. Esta dificultad aumenta el riesgo de rotura de la herramienta y un acabado superficial deficiente.
El mecanizado de paredes delgadas produce piezas con paredes estructurales excepcionalmente estrechas, generalmente de menos de 2 mm de espesor. Estas delicadas estructuras poseen una rigidez innata muy baja, lo que las hace muy vulnerables a defectos inducidos por el mecanizado.
El principal riesgo es la deformación de la pieza. Esto suele deberse a fuerzas de corte que empujan físicamente la pared y la alejan de la herramienta, un fenómeno conocido como "desplazamiento de la herramienta" o "retroceso elástico".
Además, el calor generado durante el propio proceso de corte representa una amenaza importante. Provoca una expansión térmica localizada en la pared, lo que a su vez provoca distorsión al enfriarse la pieza. Gestionar estos factores con éxito para lograr cortes estables, precisos y sin vibraciones requiere técnicas especializadas y un control meticuloso del proceso.
El mecanizado exitoso de piezas con cavidades profundas y paredes delgadas requiere una estrategia integral. Los métodos estándar suelen fallar porque resolver un problema puede agravar otro. La clave está en equilibrar cuatro áreas: planificación del proceso, herramientas, programación CNC y sujeción.
Una planificación inteligente del proceso es la primera defensa contra la vibración y la deflexión. No intente mecanizar una cavidad profunda de una sola vez con una sola herramienta larga. En su lugar, utilice un método de desbaste por etapas.
Elegir las herramientas adecuadas es fundamental. La geometría de la herramienta es su prioridad. Utilice herramientas con paso variable o un diseño de cuello especial para amortiguar las vibraciones y reducir el traqueteo.
Además, elija siempre una herramienta con radio de esquina. Este pequeño detalle refuerza mucho el filo y mejora el acabado superficial.
El material de la herramienta debe ser adecuado para la pieza de trabajo. Para aluminio, utilice carburo afilado, sin recubrimiento o con recubrimiento de ZrN para evitar que el material se adhiera. Para acero o titanio, se requiere un carburo resistente con recubrimiento de AlTiN.
Además de la herramienta, es esencial contar con un sistema de refrigeración de alta presión. Este sistema elimina las virutas de la zona de corte y enfría la herramienta directamente. Esto es crucial para evitar fallos en la herramienta en cavidades profundas.
Su programa CNC controla las fuerzas que actúan sobre la herramienta y la pieza. Para el desbaste, utilice trayectorias modernas como el fresado trocoidal o adaptativo. Estos métodos mantienen constante la carga sobre la herramienta. Esto reduce el calor y la fuerza, protegiendo tanto las paredes delgadas como la herramienta larga.
La pasada de acabado es donde se gana o se pierde la precisión. El antiguo método de mecanizado por capas es una mala opción. Deja líneas visibles en la pared y, dado que la herramienta se dobla de forma diferente en la parte superior e inferior, crea una pared cónica.
El mejor método es una trayectoria espiral de una sola pasada. La herramienta gira por la pared con un movimiento continuo. Incluso si se dobla, se dobla con la misma intensidad en todo el recorrido. Esto crea una superficie lisa y uniforme, y una pared perfectamente recta.
No se puede mecanizar una pieza de pared delgada con precisión si no se sujeta correctamente. Las prensas estándar pueden comprimir y deformar la pieza.
Descripción general de la pieza:
Material: Aluminio 6061-T6
El Desafío: Una cavidad central de 120 mm de profundidad, con paredes circundantes de 1.0 mm de espesor nominal. El radio de la esquina de la cavidad es de 5 mm, lo que resulta en una exigente relación profundidad-radio de 24:1.
Requerimientos clave: Perpendicularidad de la pared ≤ 0.08 mm, Rugosidad superficial Ra ≤ 0.8 µm.
Estrategia aplicada y resultados:
Proceso: Se pretaladró un orificio pasante de ∅20 mm en el centro de la cavidad. El desbaste se realizó en dos etapas: primero con una fresa de extremo corta de 4 filos para los 60 mm superiores y, posteriormente, con una herramienta antivibración de largo alcance para los 60 mm inferiores, utilizando parámetros de desbaste adaptativos reducidos.
Estampación: Para el acabado se seleccionó una fresa de carburo sólido de cuello largo, de 3 flautas y de ∅10 mm con revestimiento de ZrN.
Programación: La pasada de acabado se ejecutó utilizando una trayectoria de herramienta helicoidal de una sola pasada, generada en un sistema CAM de alta gama.
Refrigerante Se dirigió un sistema HPC de 80 barras y doble puerto a la interfaz herramienta-pieza.
Resultado:
La estrategia de acabado en espiral fue decisiva. Eliminó por completo las líneas de capa visibles y la conicidad propias del acabado de nivel Z. La pieza final cumplió con todos los requisitos dimensionales, con una perpendicularidad de 0.05 mm y una rugosidad superficial de Ra 0.6 µm. El tiempo de ciclo se redujo un 20 % en comparación con un proceso inicial menos optimizado.
El mecanizado de estructuras integradas de paredes delgadas con cavidades profundas es posible mediante una metodología disciplinada y sistemática. No existe una solución única; el éxito reside en la aplicación sinérgica de la planificación de procesos por etapas, el utillaje estratégico, la programación CNC avanzada y la sujeción específica. Al adoptar este enfoque integral, los fabricantes pueden superar este importante reto de fabricación con precisión y eficiencia constantes.
